Ciscoでミラーポートの設定

GNS3 Cisco

Ciscoでミラーポートを試します。
CiscoではミラーポートのことをSPANと呼ぶそうです。

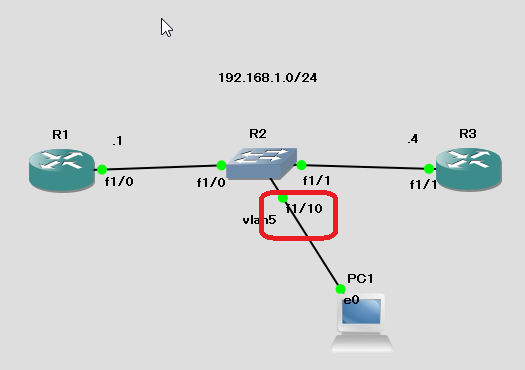

以下の構成を考えます。
R2のポートf1/0のミラーポートf1/10を作成し、キャプチャする。

f:id:monaski:20150627141027j:plain:w500

R1

R1(config)#int fa 1/0
R1(config-if)#no switchport
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no shut

R2

R2(config)#vlan 5
R2(config-vlan)#no shut
VLAN 5 is not shutdown.
R2(config-vlan)#int vlan 5
R2(config-if)#ip add 192.168.1.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#exit

R2(config)#int fa 1/0
R2(config-if)#switchport mode access
R2(config-if)#switchport access vlan 5
R2(config-if)#no shut

R2(config)#int fa 1/1
R2(config-if)#switchport mode access
R2(config-if)#switchport access vlan 5
R2(config-if)#no shut
R2(config-if)#exit

R2(config)#monitor session 1 source interface fastEthernet 1/0
R2(config)#monitor session 1 destination interface fastEthernet 1/10
R2(config)#exit

R3

R3(config)#int fa 1/1
R3(config-if)#no switchport
R3(config-if)#ip add 192.168.1.4 255.255.255.0
R3(config-if)#no shut

R2に設定している以下が実際のミラーポート設定です。

R2(config)#monitor session 1 source interface fastEthernet 1/0
R2(config)#monitor session 1 destination interface fastEthernet 1/10

設定の確認

R2#show monitor session 1
Session 1
---------
Source Ports:
    RX Only:       None
    TX Only:       None
    Both:          Fa1/0
Source VLANs:
    RX Only:       None
    TX Only:       None
    Both:          None
Destination Ports: Fa1/10
Filter VLANs:      None

sourceポートとdestinationポートを確認できる。
RX Onlyが受信のみキャプチャのオプション
RT Onlyが送信のみキャプチャのオプション
両方ともついていないため、そのポートを通過する、送受信両方をキャプチャを送受信できる状態である。

gns3でキャプチャするときは簡単で、キャプチャしたいポートを右クリック ⇒start captureを選択する。
するとWiresharkが起動しキャプチャが開始される。
f:id:monaski:20150627141049j:plain:w500

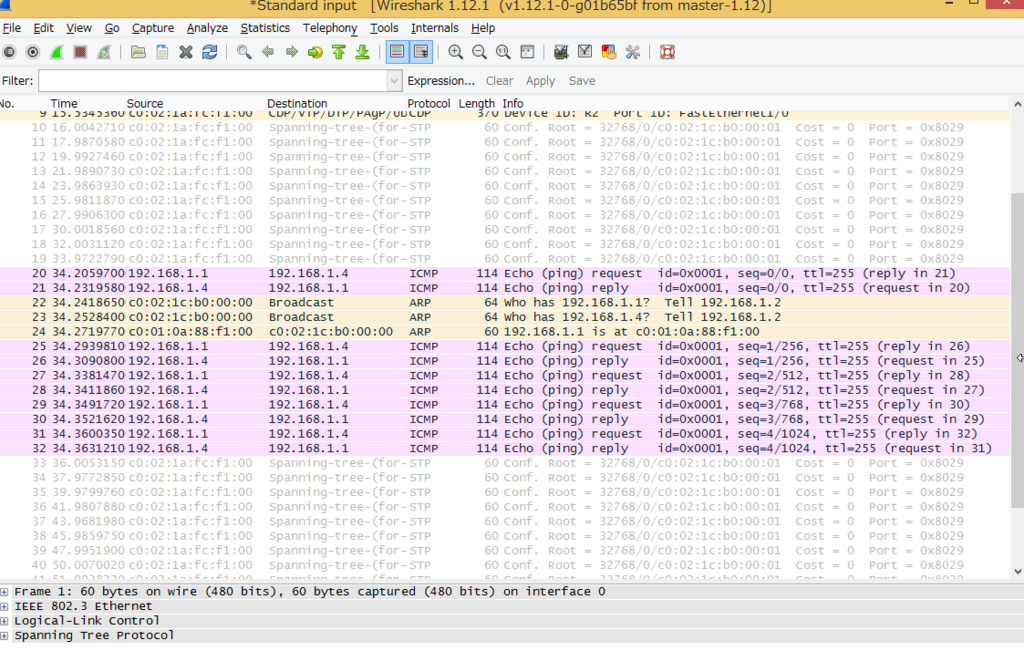

キャプチャ開始後、R1からR3に充ててpingを打ってみた。
R1⇒R3、R3⇒R1の両方のICMPパケットがキャプチャ出来ています。成功です。

f:id:monaski:20150627141039j:plain:w500

念のためミラーポート設定を外して、再度キャプチャしてみた。

R2

R2(config)#no monitor session 1

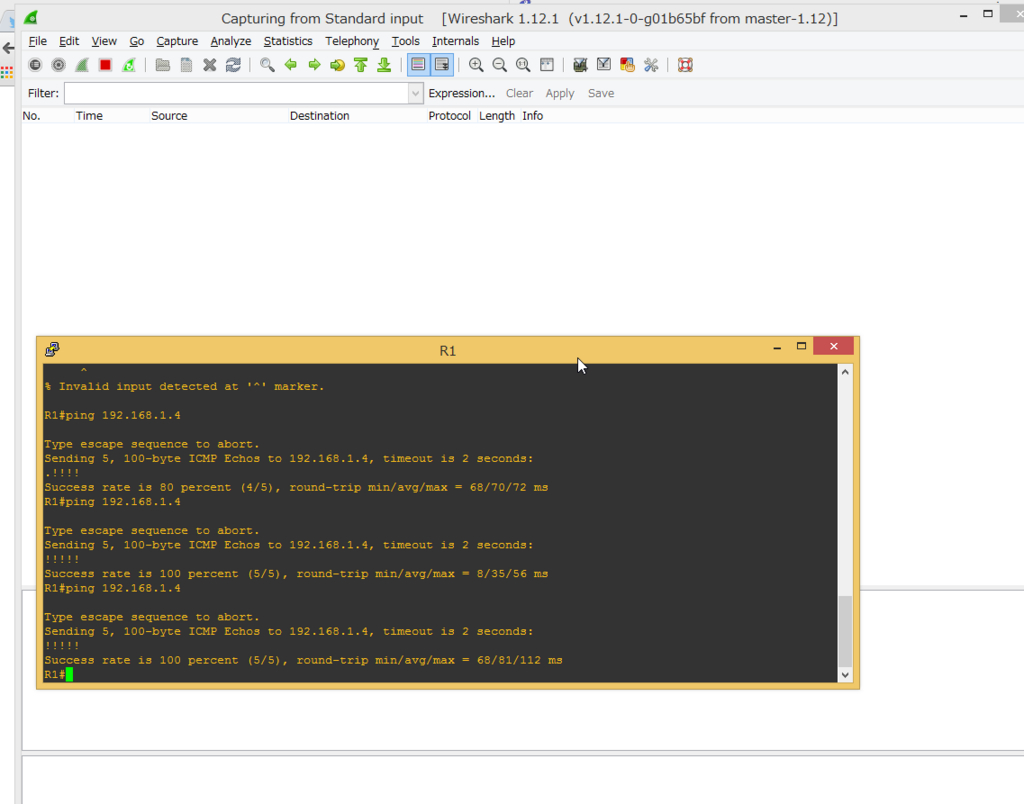

f:id:monaski:20150627142616j:plain:w500

キャプチャ出来なくなった。
確かにミラーポート設定が成功していたと確かめられました。
